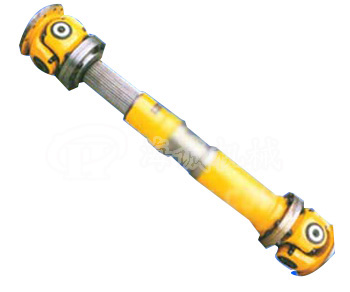

SWP-F型大伸縮單型萬向聯軸器
發布于：2016/11/28
隸屬于：萬向軸
SWP-F型萬向聯軸器 特點及應用場合：軸承是易損件．為便于更換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型

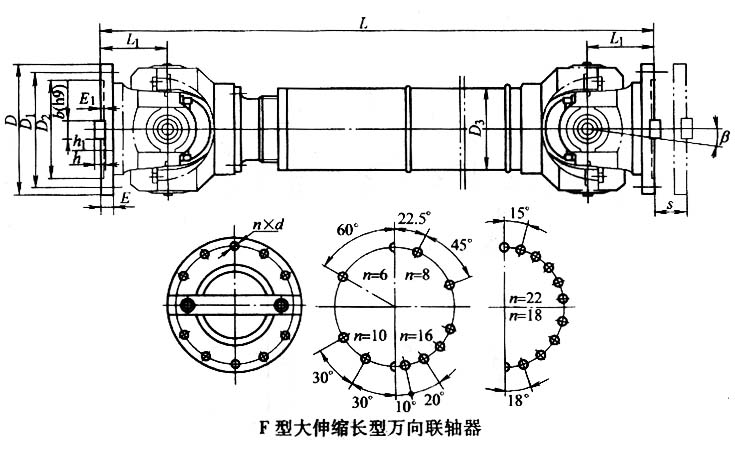

SWP F型大伸縮單型萬向聯軸器 基本參數和主要尺寸(JB/T 3241-2005) mm
|
|
型號 |
回轉直徑
D |
公稱轉矩
Tn N.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
伸縮量
S |
尺 寸 |
轉動慣量 kg.m2 |
質量 kg |
|
Lmin |
D3 |
L1 |
Lmin |
每增長
100 mm |
Lmin |
每增長
100 mm |
|
SWP160F |
160 |
16 |
8 |
≤10 |
150 |
770 |
114 |
85 |
0.14 |
0.0059 |
51 |
2.1 |
|
SWP180F |
180 |
20 |
10 |
≤10 |
170 |
830 |
121 |
95 |
0.23 |
0.0072 |
64 |
2.3 |
|
SWP200F |
200 |
31.5 |
16 |
≤10 |
190 |
950 |
127 |
110 |
0.40 |
0.0114 |
88 |
3.4 |
|
SWP225F |
225 |
40 |
20 |
≤10 |
210 |
1070 |
152 |
130 |
0.66 |
0.0290 |
120 |
6.6 |
|
SWP250F |
250 |
63 |
31.5 |
≤10 |
220 |
1110 |
168 |
135 |
1.06 |
0.0407 |
158 |
7.3 |
|
SWP285F |
285 |
90 |
45 |
≤10 |
240 |
1270 |
194 |
150 |
2.24 |
0.0702 |
255 |
9.4 |
|
SWP315F |
315 |
140 |
63 |
≤10 |
270 |
1410 |
219 |
170 |
3.99 |
0.1144 |
344 |
12.0 |
|
SWP350F |
350 |
180 |
90 |
≤10 |
290 |
1540 |
245 |
185 |
6.90 |
0.1663 |
460 |
13.6 |
|
SWP390F |
390 |
250 |
112 |
≤10 |
315 |
1680 |
273 |
205 |
11.90 |
0.2695 |
600 |
18.0 |
|
SWP435F |
435 |
355 |
160 |
≤10 |
335 |
1880 |
299 |
235 |
22.41 |
0.3645 |
985 |
20.0 |
|
SWP480F |
480 |
450 |
224 |
≤10 |
350 |
2080 |
351 |
265 |
39.09 |
0.7028 |
1365 |
28.0 |
|
SWP550F |
550 |
710 |
315 |
≤10 |
360 |
2230 |
402 |
290 |
62.12 |
1.1842 |
1785 |
35.7 |
|
SWP600F |
600 |
1000 |
500 |
≤10 |
370 |
2800 |
450 |
360 |
100.48 |
1.7159 |
2403 |
40.5 |
|
SWP640F |
640 |
1250 |
630 |
≤10 |
380 |
2920 |
480 |
385 |
168.28 |
2.3080 |
3207 |
48.3 | |
