MLD(LMD)單法蘭梅花彈性聯軸器
發布于：2016/11/28
隸屬于：梅花聯軸器
|
MLD(LMD)梅花彈性聯軸器 特點及應用場合：具有補償兩軸相對偏移、減振、緩沖性能、徑向尺寸小，結構簡單、不用潤滑、承載能力較高，維護方使、更換彈性元件需軸向移動 (MLS型除外)，適用于聯接同軸線，起動頻繁，正反轉變化，中速、中等轉矩傳動軸系和要求工作可靠性高的工作部位。不適用于重載、低速及軸向尺寸受艱制，更換彈性元件后兩軸對中困難的部位。
ML型--基本型；
MLL-II型--分體式制動輪型；
MLL-I型--整體式制動輪型；
MLZ型--單法蘭盤；
MLS型--雙法蘭盤；

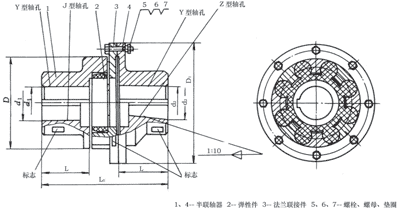

MLD(LMD)型單法蘭型梅花彈性聯軸器基本參數和主要尺寸（GB/T5272-85） mm
|
型號 |
公稱轉矩 Tn/N.m |
許用轉速
r.min-1 |
軸孔直徑
d1.d2.dz |
L |
L0 |
D |
D1 |
彈性件
型號 |
質 量
kg |
轉動慣量
kg.m2 |
|
彈性件硬度 |
|
a(HA) |
b(HD) |
|
80±5 |
60±5 |
|
|
25 |
45 |
8500 |
12.14.16.18.19.20 .22.24.25 |
35 |
92 |
50 |
90 |
MT1-a-b |
1.55 |
0.076 |
|
LMD2 |
50 |
100 |
7600 |
16.18.19.20.22.24 .25.28.30 |
38 |
101.5 |
60 |
100 |
MT2-a-b |
2.1 |
0.11 |
|
LMD3
|
100 |
200 |
6900 |
20.22.24.25.28. 30.32 |
40 |
110 |
70 |
110 |
MT3-a-b |
3.16 |
0.25 |
|
LMD4
|
140 |
280 |
6200 |
22.24.25.28.30. 32.35.38.40 |
45 |
122 |
85 |
125 |
MT4-a-b |
4.5 |
0.5 |
|
LMD5
|
350 |
400 |
5000 |
25.28.30.32.35. 38.40.42.45 |
50 |
138.5 |
105 |
150 |
MT5-a-b |
5.5 |
0.86 |
|
LMD6
|
400 |
710 |
4100 |
30.32.35.38.40. 42.45.48 |
55 |
155 |
125 |
185 |
MT6-a-b |
8.5 |
2.18 |
|
LMD7
|
630 |
1120 |
3700 |
35*.38*.40*.42*. 45.48.50.55 |
60 |
172 |
145 |
205 |
MT7-a-b |
10.5 |
3.4 |
|
LMD8
|
1120 |
2240 |
3100 |
45*.48*.50.55.56. 60.63.65 |
70 |
195 |
170 |
240 |
MT8-a-b |
22.7 |
7.94 |
|
LMD9
|
1800 |
3550 |
2800 |
50*.55*.56*.60.63.65.70.71.75.80 |
80 |
224 |
200 |
270 |
MT9-a-b |
34 |
18.4 |
|
LMD10
|
2800 |
5600 |
2500 |
60*.63*.65*.70.71.75.80.85.90.95.100 |
90 |
248 |
230 |
205 |
MT10-a-b |
51 |
32.8 |
|
LMD11
|
4500 |
9000 |
2200 |
70*.71*.75*.80*.85*.90.95.100.110.120 |
100 |
284 |
260 |
250 |
MT11-a-b |
81 |
67.3 |
|
LMD12
|
6300 |
12500 |
1900 |
80*.85*.90*.95*.100.110.120.125.130 |
115 |
321 |
300 |
400 |
MT12-a-b |
115 |
132 |
|
LMD13
|
11200 |
20000 |
1600 |
90*.95*.100*.110*.120*.125*.130.140.150 |
125 |
348 |
360 |
460 |
MT13-a-b |
162 |
271.6 |
|
LMD14
|
12500 |
25000 |
1500 |
100*.110*.120*.125*.130*.140.150.160 |
135 |
358 |
400 |
500 |
MT14-a-b |
205 |
433.8 | |
|
